一. 背景

1.1政策引導：

2015年3月，國務院出臺《關于進一步深化電力體制改革的若干意見》（中發〔 2015〕9號）

2015年7月發布《關于促進智能電網發展的指導意見》(發改運行[2015]1518號)，旨在構建具有高度信息化、自動化、互動化等特征的新一代電力系統。

2015年7月發布《關于印發配電網建設改造行動(2015-2020年)的通知》（國能電力[2015]290號），旨在加快現代配電網建設，支撐經濟發展和服務社會民生。

2019年12月，電網頒發《泛在電力物聯網2020年重點建設任務大綱》，開展能源生態、客戶服務、生產運行、經營管理、企業中臺、智慧物聯、基礎支撐、技術研究八個方向40項建設任務。

二. 平臺簡介

2.1 什么是AcrelCloud-1000電力運維云平臺？

 AcrelCloud-1000電力運維云平臺采用現代互聯網通信技術、云計算、大數據分析等流行技術開發，通過高算力邊緣計算網關采集智能儀表與傳感器的數據并統一化、標準化處理，上傳到云服務器統一存儲，并通過平臺實現對電能在線實時監測、用能情況分析、設備的精益管理、任務的合理調度、月度報表展示等功能，以此來達到幫助用戶分析變電所運行環境，減少故障停電時間，保障電網穩定供電與設備安全運行的目的。

2.2 為什么需要電力運維云平臺？

全球范圍內城鎮化、數字化和工業化進程的加速與電力政策的改革帶來了能源挑戰，不斷增加的電力管理需求很大沖擊了電力企業傳統的運維模式。而電力運維云平臺針對傳統運維模式存在的任務效率低、巡檢不規范、儀表難管理、無法遠程監測人工成本高等難點痛點進行改進優化，深度融合了電力運維行業各業務環節，規范監測了變電所運行環境，簡化了巡檢流程，減少了運維成本，提高了運維效率。

2.3 運維云平臺適用于哪些場景

①專業電力運維企業：運維企業需定期派遣專業團隊前往用戶變電室檢查設備運行情況。

②電力三產：承包電力安裝工程，提供電力服務，結合運維云平臺功能大幅提升服務質量效率。

③園區物業：可使用平臺電能監測與用能分析功能實現遠程在線監測多個變電所環境。

④大型企業：大型企業內部往往存在多種系統，為保證各系統正常運轉，需人員定期巡查設備。

⑤學校、醫院等更多存在管理設備管理與電力監控需求的行業。

三. 系統平臺

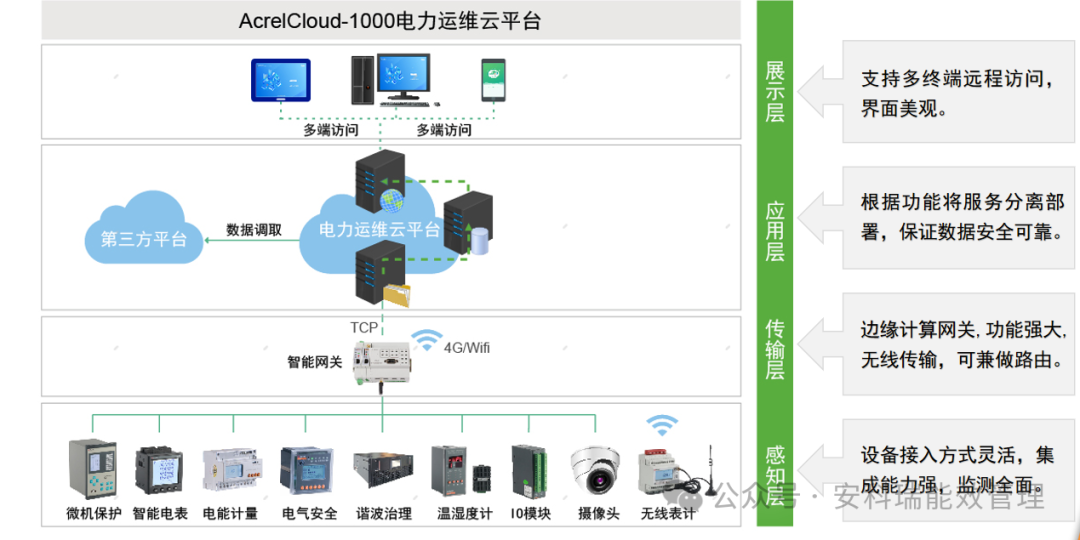

3.1.平臺架構

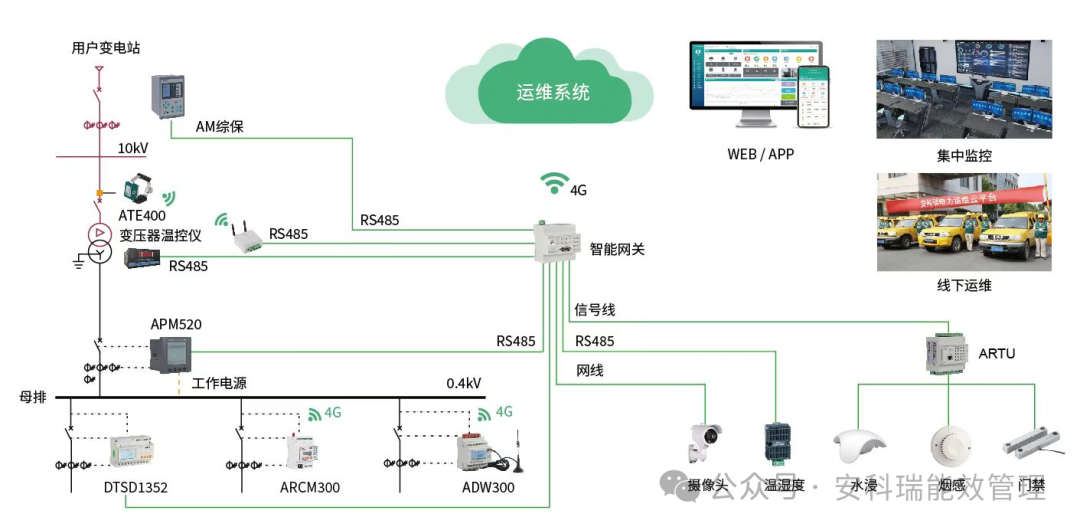

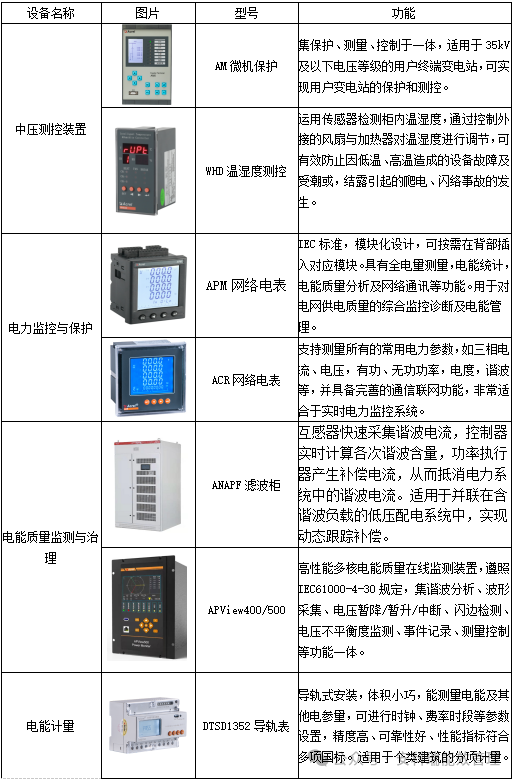

3.2. 核心硬件組成

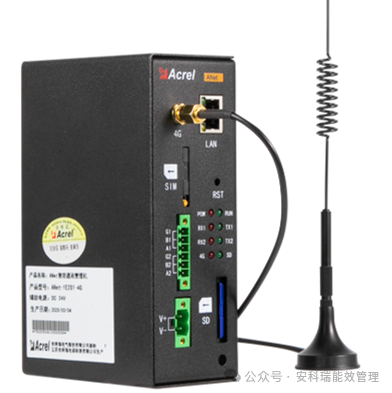

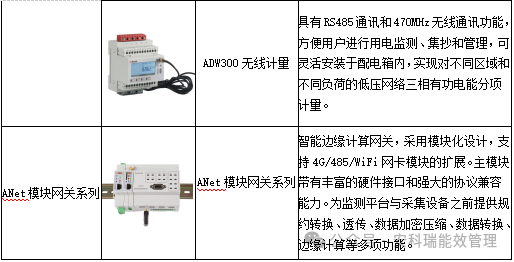

①運維網關

數據的采集、處理、加密上傳都在網關內完成，是運維平臺的核心設備，可以使用有線或移動網絡的方式將現場的數據加密上傳至服務器端。

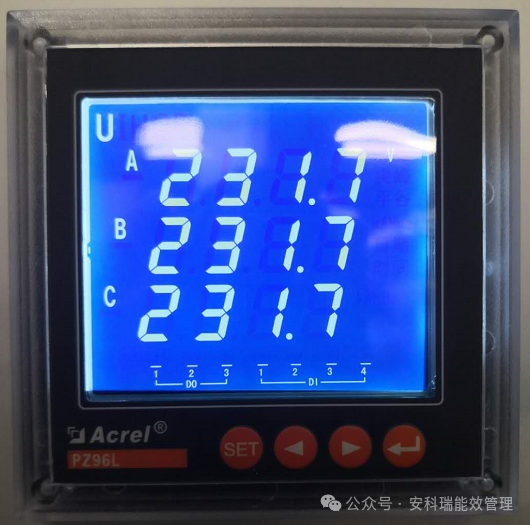

②各類儀表及探測器

兼容各種標準Modbus-RTU協議的電力儀表，或者第三方平臺或網關通過Modbus-TCP協議轉發的數據，默認數據采集周期為5分鐘，遙測越限報警為實時報警。

③傳感器

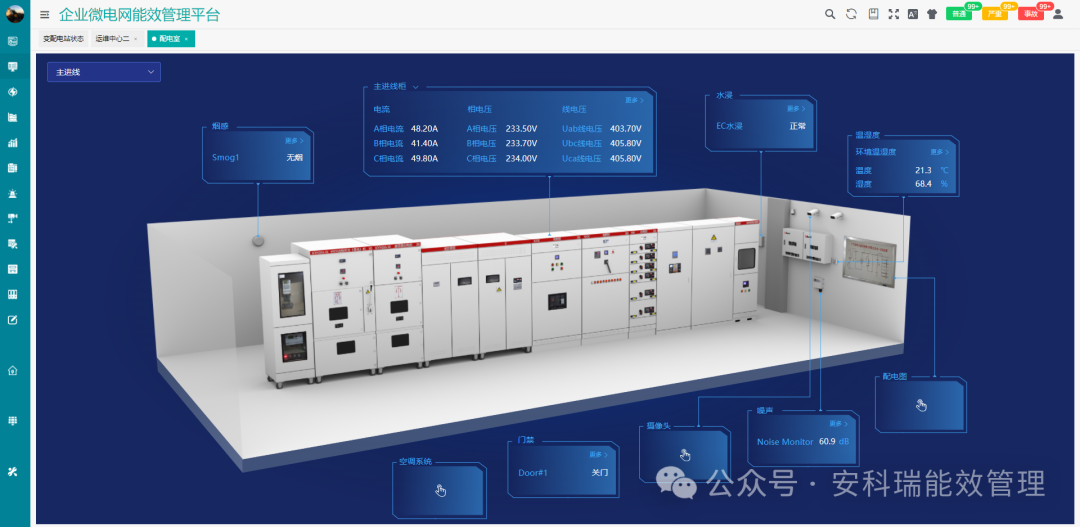

4.2. 配電房3D監測

采用3D建模構圖，和配電房實際環境匹配；實時監測配電房內安裝的各類傳感器和柜體狀態； 實時監測配電房進出線的電力運行狀態；

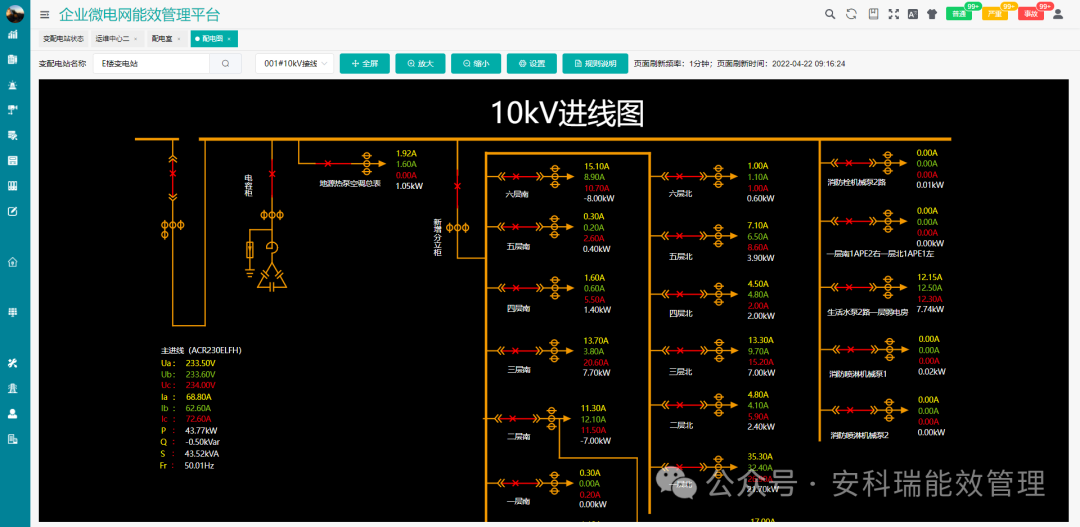

4.3. 配電組態圖

實時在線監測變電所內各配電回路 的各項電力參數，通過配電主接線 圖整體了解配電運行情況。 實時監測斷路器狀態，包括合閘位 置、分閘位置、彈簧儲能、接地刀 閘等； 實時監測變電所內各變壓器運行狀 態，包括變壓器的負荷率、繞組或 油浸溫度、運行功率等；

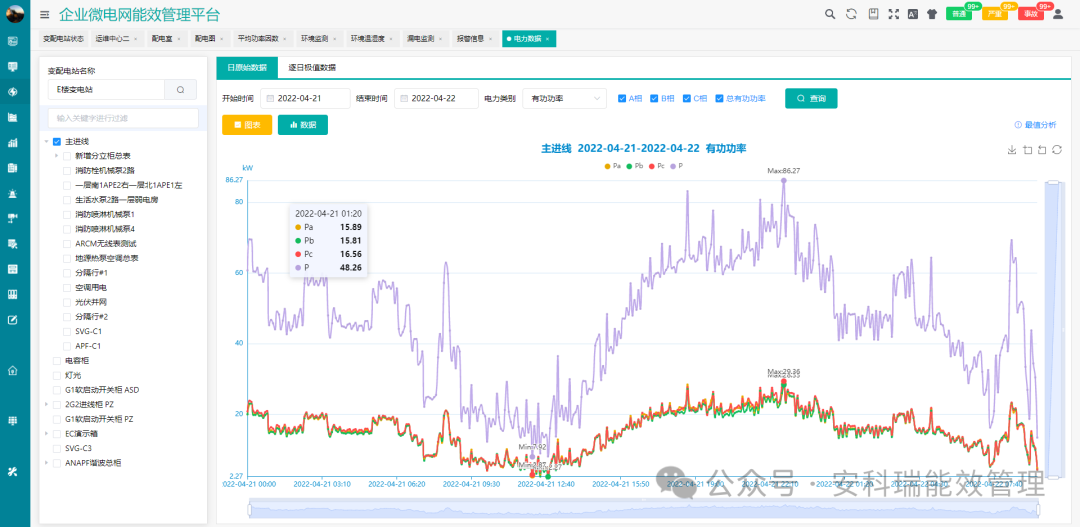

3.4. 電力監測

電力數據顯示選定變電所選定回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率、電壓、電流不平衡度等參數，曲線顯示統計期內至大、至小、平均值，并支持導出圖表；并支持支持逐日值統計，方便用戶通過用戶通過表格查詢數據。

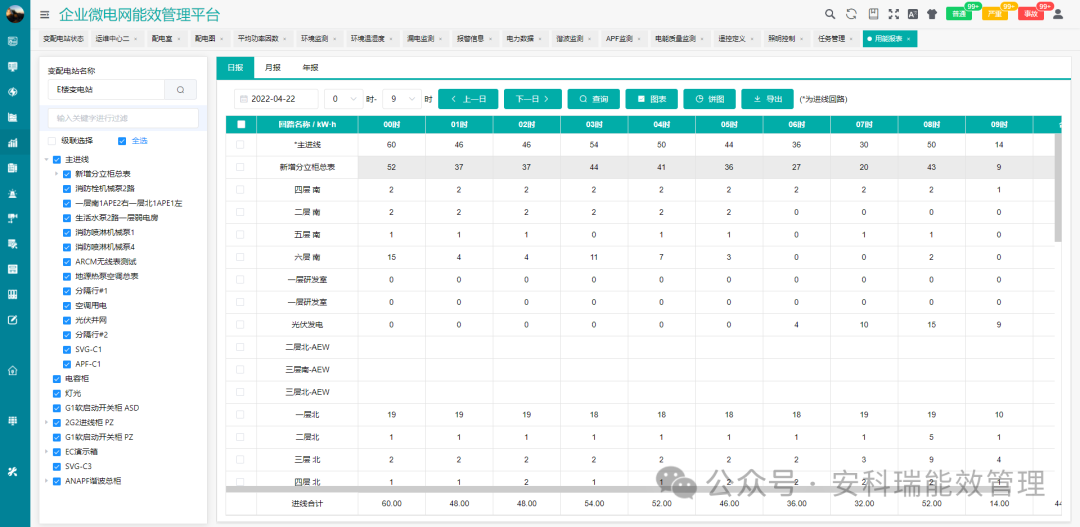

4.5.用能分析

用能報表顯示各回路的用能數據，包括日報、月報、年報，日報顯示分時用能，月報顯示分日用能，年報顯示分月用能，報表可以導出。

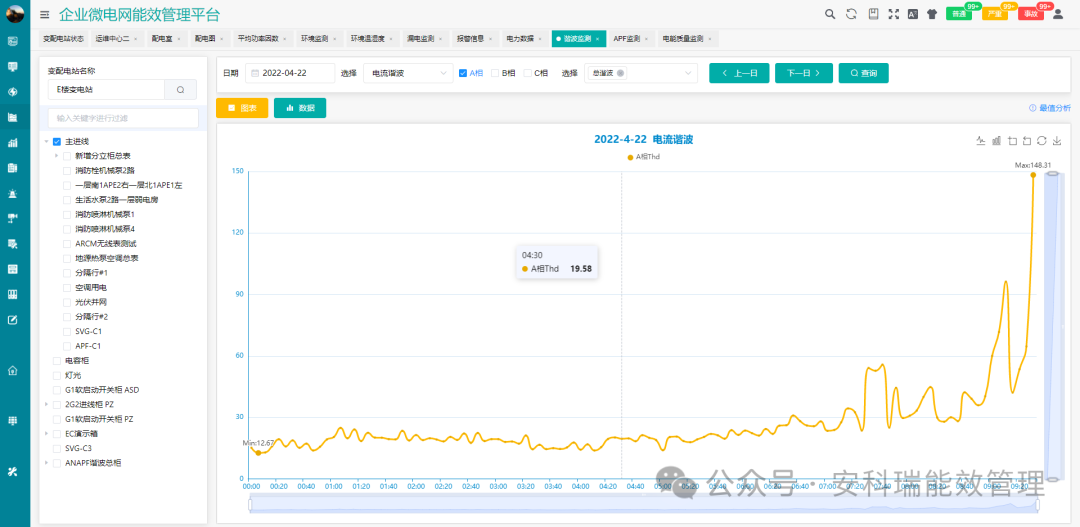

4.6. 諧波監測

采集監測2-32次諧波含有率情況，協助用戶分析電力系統運行質量狀態。

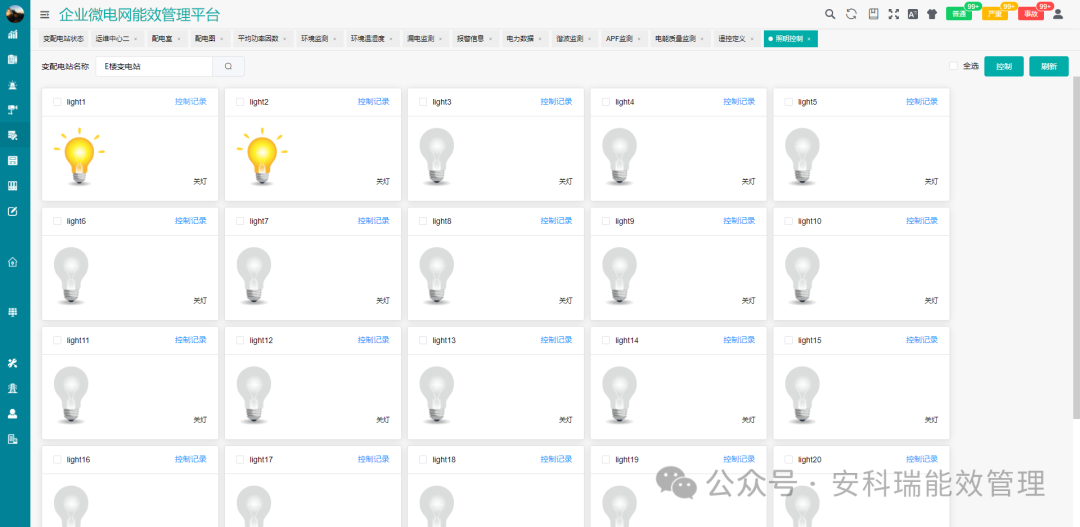

4.7. 設備控制

支持遙信類設備的遠程控制、支持標準協議的遙調功能；提供控制的二次密碼確認，確保操作的安全可靠；支持特定型號儀表的消音、自檢、復位功能。

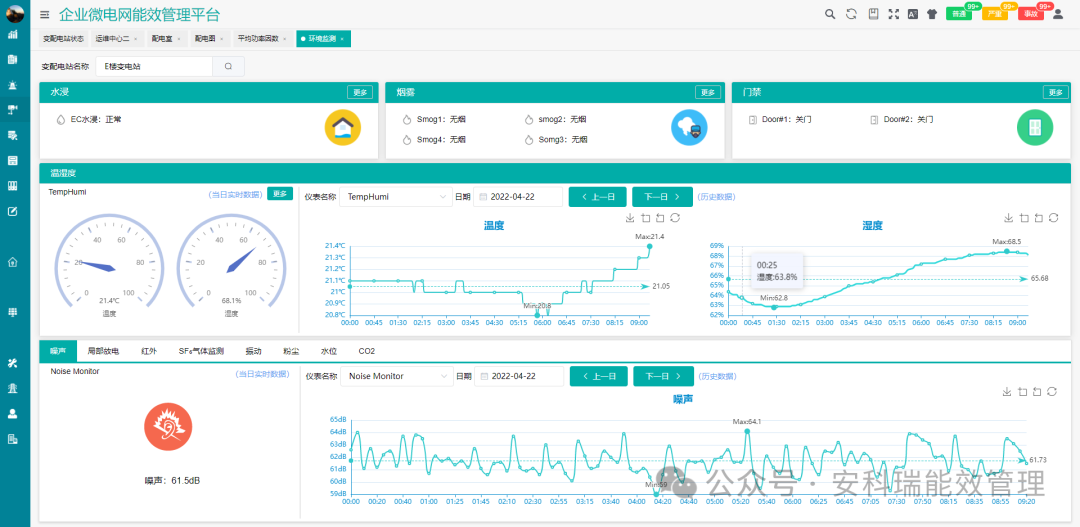

4.8. 環境監測

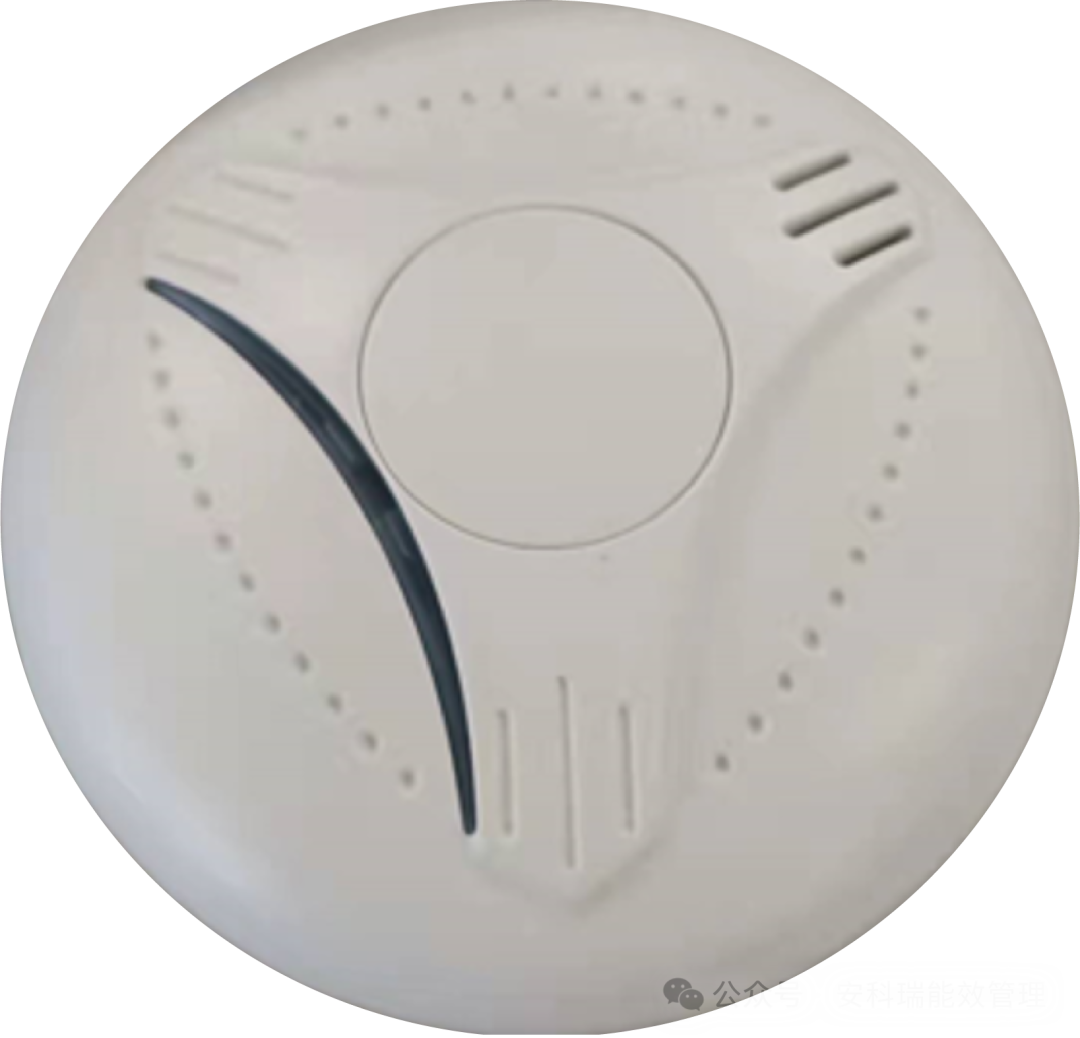

通過在變電所中安裝門禁、煙霧探 測器、水浸探測器、紅外探測器， 實現變電所防侵入、火災報警、水 浸報警、小動物侵入報警等功能。 通過視頻攝像頭遠程監視變電所整 體運行環境，同時可實現視頻回放、 云臺控制、語音對講。 結合環境溫濕度傳感器、SF6傳感 器、局放傳感器，感知變電所 運行環境，實現變電所“安全運行、 提質增效"的管理目的。

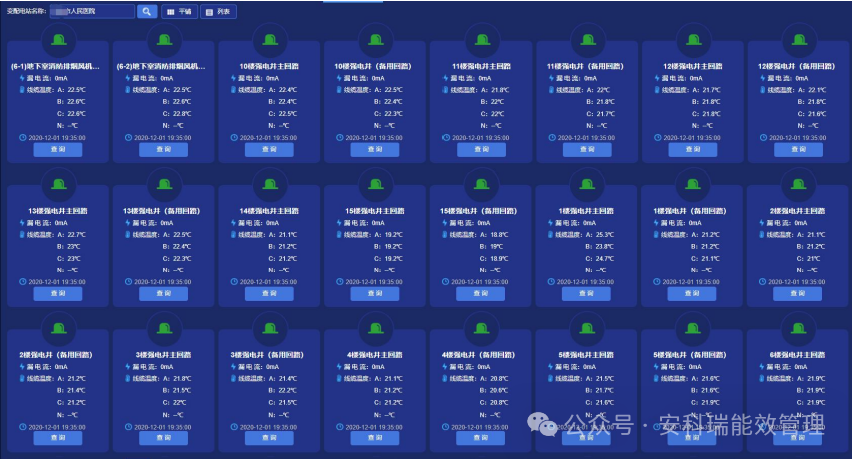

4.9. 漏電監測

在高低壓開關柜關鍵部位（電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭）安裝電氣接點在線測溫裝置，實時監測因氧化、松動、積塵等導致的接觸電阻異常發熱隱患，筑牢設備安全防線。同時，針對低壓用電回路，監測剩余電流、溫度及故障電弧，當剩余電流超標時即刻觸發報警，助力運維人員及時排查漏電風險，有效預防電氣火災及觸電事故。
