成套柜電表操作規范詳解

更新時間：2026-04-20

瀏覽次數：222

　　成套柜電表是安裝在配電柜內的電能計量設備，用于電力系統的電能計量和監控。本指南詳細說明設備安裝、參數設置、數據采集、維護保養等關鍵環節，確保計量準確和系統安全。

　　一、設備安裝

　　電表安裝在成套柜的儀表室內，安裝位置便于觀察和操作。采用嵌入式安裝，固定牢固。環境要求：安裝環境溫度-10℃至+45℃，相對濕度不超過90%。無腐蝕性氣體，無強烈振動。接線規范：電壓線連接準確，相序正確。電流線連接牢固，極性正確。通信線采用屏蔽雙絞線，屏蔽層單端接地?？刂凭€連接可靠，功能正常。

　　安全距離：帶電部分對地距離符合安全要求。相間距離滿足絕緣要求。維護通道寬度足夠，便于操作。接地系統：電表外殼可靠接地。保護接地和工作接地分開。接地電阻不大于4Ω，定期檢測。

　　二、參數設置

　　基本參數：設置電壓變比、電流變比、接線方式。設置電能常數，與互感器匹配。設置時間日期，確保準確。費率參數：設置費率時段，包括峰、平、谷時段。設置費率電價，與電價政策一致。設置結算日，便于電費結算。

　　通信參數：設置通信地址，設置通信協議，與主站一致。設置通信速率，保證通信質量。功能參數：設置報警參數，包括過流、欠壓、過載等。設置控制參數，包括跳閘條件、合閘條件。設置顯示參數，包括顯示內容、刷新頻率。

　　三、數據采集

　　實時數據：采集電壓、電流、功率、功率因數等實時數據。采集電能數據，包括總有功電能、總無功電能。采集需量數據，包括最大需量、需量發生時間。歷史數據：存儲凍結數據，包括日凍結、月凍結。存儲極值數據，包括電壓極值、電流極值。存儲事件數據，包括跳閘記錄、報警記錄。

　　通信方式：支持多種通信方式，包括RS485、以太網、無線等。支持多種通信協議。支持自動上報和主站召喚兩種模式。數據質量：數據采集完整，無缺失。數據采集準確，誤差在允許范圍內。數據采集及時，滿足監控需求。

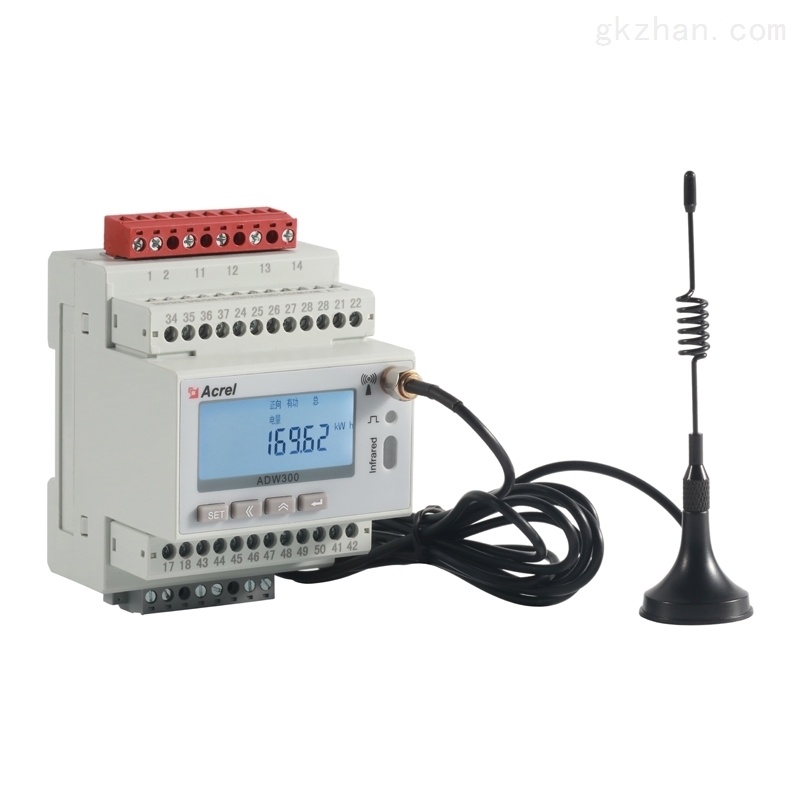

成套柜電表

　　四、運行監控

　　狀態監測：監測電表運行狀態，包括電源狀態、通信狀態。監測計量狀態，包括計量是否正常。監測時鐘狀態，包括時鐘是否準確。異常報警：電壓異常報警，包括過壓、欠壓、缺相。電流異常報警，包括過流、不平衡。功率異常報警，包括逆功率、過載。

　　事件記錄：記錄跳閘事件，包括時間、原因。記錄清零事件，包括時間、操作者。記錄編程事件，包括時間、內容。遠程監控：支持遠程讀取數據，包括實時數據、歷史數據。支持遠程設置參數，包括費率、時間。支持遠程控制，包括合閘、跳閘。

　　五、維護保養

　　日常檢查：檢查顯示是否正常，有無報警。檢查接線是否松動，有無發熱。檢查封印是否完好，有無竊電嫌疑。定期維護：每半年清潔電表，保持清潔。每年檢查接線，緊固連接端子。每兩年現場校驗，驗證計量準確性。

　　故障處理：常見故障包括不顯示、不計量、不通信、誤報警等。按故障處理流程，逐步排查。故障修復后測試功能，記錄處理情況。備件管理：儲備常用備件，包括電表、互感器、通信模塊。建立備件使用記錄，優化庫存。備件質量可靠，確保替換后性能。

　　六、安全管理

　　操作安全：操作時遵守安全規程，包括斷電、驗電、掛接地線。操作時使用安全工具，包括絕緣手套、絕緣鞋。操作時有人監護，確保安全。設備安全：電表在有效期內使用，超期更換。電表封印完好，防止非法操作。電表防護等級符合環境要求。

　　數據安全：編程操作需授權，記錄操作日志。重要參數設置需復核，防止誤操作。數據定期備份，防止丟失。應急處理：制定應急預案，包括停電、火災、設備故障等處理程序。配備應急設備，包括應急照明、滅火器。定期組織演練，提高應急能力。

　　七、文檔管理

　　技術文檔：保管電表說明書、圖紙、協議。保管互感器證書、測試報告。保管通信協議文檔、配置說明。管理文檔：建立設備臺賬，記錄安裝、維護、校驗信息。建立操作記錄，記錄操作內容、時間、人員。建立故障記錄，記錄故障現象、原因、處理。

　　記錄保存：記錄保存期限符合要求，電能數據保存不少于5年。記錄規范完整，便于查閱。記錄及時準確，反映實際情況。培訓文檔：制定培訓計劃，包括培訓內容、時間、對象。記錄培訓情況，包括參加人員、考核結果。建立培訓檔案，便于查詢。

　　成套柜電表的規范使用需要專業的知識和嚴謹?shù)牟僮鳌脑O(shè)備安裝到運行監控，每個環節都需要精心管理。通過*的功能配置和嚴格的安全控制，可以實現電能的準確計量和可靠監控。技術人員應不斷學習新標準，提高業務水平，為電力系統的安全運行提供保障。建立系統的管理體系，確保電表長期穩定運行。
