摘 要：隨著5G基站的迅猛發展，基站的能耗問題也越來越突出，合理可靠的基站配電系統方案，是提高基站能耗使用效率，實現基站節能降耗的重要保證，通過多回路儀表監測每個配電回路的用電負載情況正是該方案的前提。另外在基站方面，無論是設備功率大幅提高的宏基站，還是數量眾多的小微基站，均需要低壓配電系統進行供電。在 5G基站主建設期，基站的個數和配電線路會大量增加。隨著基站個數的增多，運維團隊對基站的維護難度逐漸增加。安科瑞公司為現有的基站供配電系統提供了相應的硬件監測，并通過物聯網等無線傳輸方式為用戶提供智能化、信息化、可視化的解決方案。

關鍵詞：基站；多回路儀表；物聯網；低壓配電

1、概述

5G建設，基站先行，隨著5G宏基站和小基站的大量鋪設，越來越多的站點需要對能耗進行監控管理，主要的監控管理包含了：

1.監測機房設備的空調運行情況，包括電壓、電流、功率、能耗、溫濕度等參量；

2.可設置空調的開啟和停止，分別針對時間管控和溫度管控，實現基站的節能降耗；

3.對基站內設備的電流、電壓、溫濕度等參量進行監測報警，如果電流過大、電壓過低、溫度過高等，會進行預警，并通過APP推送、短信、語音電話、郵件通知責任人；

為實現該監控管理，并結合基站的使用環境，采用多回路儀表監測每個配電回路的用電負載情況，可滿足客戶對用能情況的監測分析。另外通過帶物聯網等無線傳輸功能的儀表，

可為客戶智能化、信息化、可視化的管理維護，降低人工運維成本支出提供合理的硬件支持。

2、產品介紹

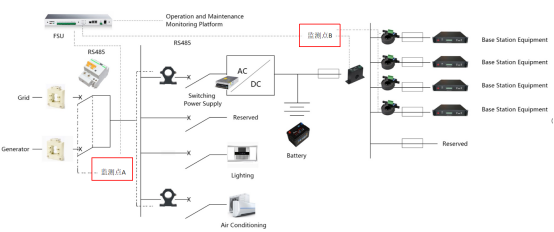

以下為常見基站能耗配電的拓?fù)鋱D：

對于監測點A的情況可以分為交流單回路監測和交流多回路監測，分別對應以下場景1和場景2。

對于監測點B的情況可以分成直流多回路監測，對應以下場景3。

1、應用場景一：一路交流三相或三路單相計量

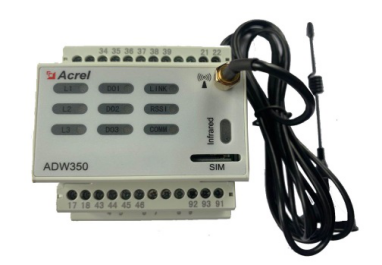

產品圖片：

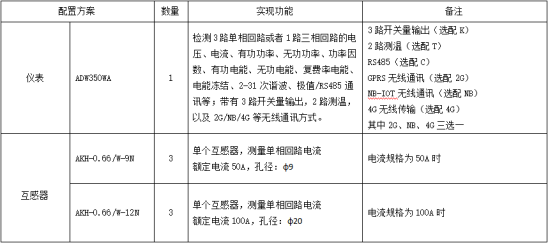

配置方案：

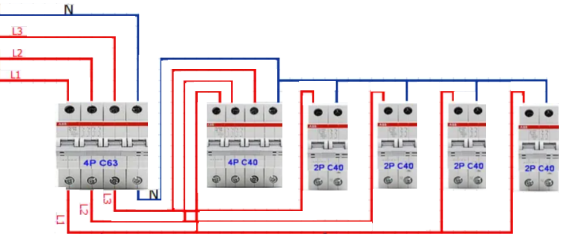

2、應用場景二：多路交流三相和單相計量

導軌式產品圖片：

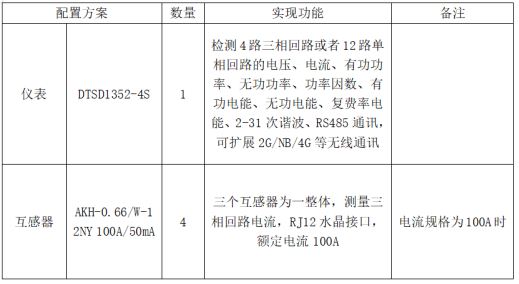

配置方案：

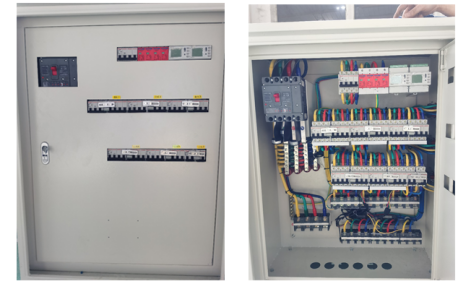

應用舉例——某基站現場使用實例如下：

嵌入式產品圖片：

配置方案：

3、應用場景三：直流多回路監測

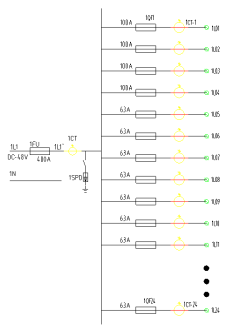

-48V電氣圖

產品圖片：

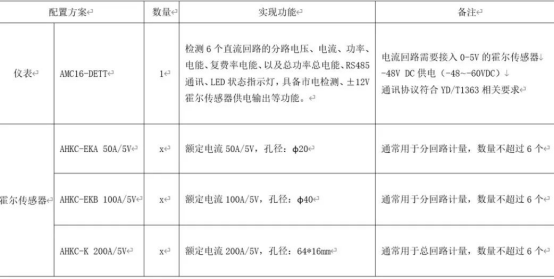

配置方案：

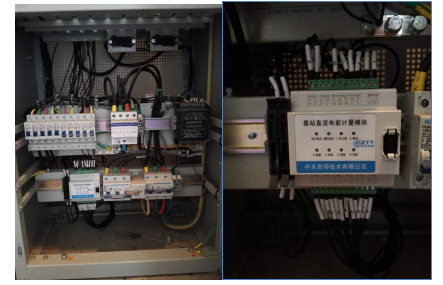

應用舉例——某基站現場使用實例如下：

3、總結

通過對5G宏基站和小基站等分站點加裝交/直流智能監控設備、無線采集設備，可以完成夜間無業務時段的下電操作，減少電能消耗，降低運營成本支出，以及提升通信設備供電線路狀態的實時監測保護功能；系統后臺可對存儲的供電線路歷史電氣性能數據進行梳理、匯總、分析，找出故障原因，給出解決建議對策，減少后續同類故障的發生率，提升供電線路運維管控能力。從而達到節能降耗、智能化、信息化、可視化的目的。
